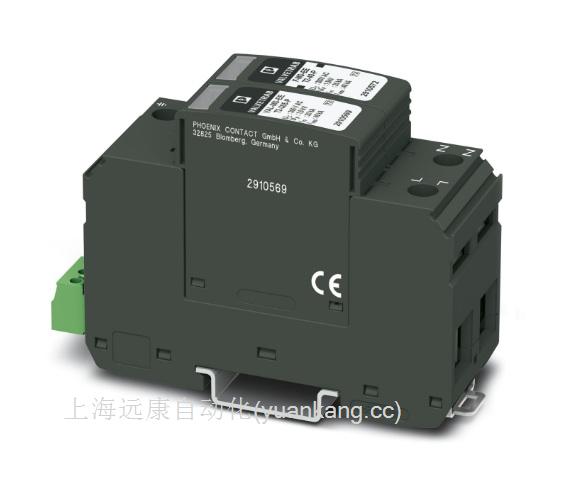

VAL-MS-EE-T2-1+1-385-FM - 2類電涌保護器 2910561
插拔式電涌保護器，符合2類/II級，用于單相電源網絡，零地分開（3線制：L1、N、PE），帶有遙信觸點。
產品屬性
IEC 類別 II
T2
EN類型 T2
IEC 電源系統 TN-S
TT
類型 DIN導軌模塊，分體式，可分離
位數 2
電涌保護故障報警 可視狀態指示窗口和遠程遙信報警觸點
絕緣特性
過電壓類別 III
污染等級 2
額定頻率fN 50 Hz (60 Hz)
指示器/遠程信號發送
連接名稱 遠程遙信報警觸點
切換功能 轉換觸點
標稱工作電壓 5 V AC ... 250 V AC
30 V DC
操作電流 5 mA AC ... 1.5 A AC
1 A DC
連接方式 螺釘連接
螺紋 M5
緊固扭矩 3 Nm (1.5 mm2 ... 16 mm2)
4.5 Nm (25 mm2 ... 35 mm2)
剝線長度 16 mm
柔性導線橫截面 1.5 mm2 ... 25 mm2
剛性導線橫截面 1.5 mm2 ... 35 mm2
可連接導向橫截面 AWG 15 ... 2
連接方式 叉形電纜端頭
柔性導線橫截面 1.5 mm2 ... 16 mm2
遠程遙信報警觸點
連接方式 采用COMBICON直插式/螺釘連接
螺紋 M2
緊固扭矩 0.25 Nm
剝線長度 7 mm
柔性導線橫截面 0.14 mm2 ... 1.5 mm2
剛性導線橫截面 0.14 mm2 ... 1.5 mm2
可連接導向橫截面 AWG 28 ... 16
尺寸圖
寬度 35.6 mm
高度 96.8 mm
深度 65.7 mm (7.5 mm（含DIN導軌）)
水平針距 2 分區
顏色 交通灰色B (RAL 7043)
阻燃等級，符合UL 94 V-0
材料的CTI值 600
絕緣材料 PA 6.6/PBT
材料組 I
外殼材料 PA 6.6
PBT
保護通道 L-N
L-PE
N-PE
動作方向 1L-N & N-PE
額定電壓 UN 240/415 V AC (TN-S)
240/415 V AC (TT)
額定頻率fN 50 Hz (60 Hz)
最大持續工作電壓UC (L-N) 385 V AC
最大持續工作電壓UC (L-PE) 385 V AC
最大持續工作電壓UC (N-PE) 260 V AC
額定負載電流IL 80 A
殘流IPE ≤ 5 μA
待機功耗 PC ≤ 175 mVA
標稱放電電流In（8/20）μs 20 kA
最大放電電流 Imax (8/20) μs 40 kA
額定斷開續流值 Ifi (N-PE) 100 A
額定短路電流ISCCR 25 kA
電壓保護水平Up（L-N） ≤ 1.8 kV
電壓保護水平Up (L-PE) ≤ 1.8 kV
電壓保護水平Up (N-PE) ≤ 1.5 kV
殘壓Ures (L-N) ≤ 1.8 kV (In時)
≤ 1.7 kV (10 kA時)
≤ 1.5 kV (5 kA時)
≤ 1.3 kV (3 kA時)
殘壓Ures (L-PE) ≤ 1.8 kV (In時)
≤ 1.7 kV (10 kA時)
≤ 1.5 kV (5 kA時)
≤ 1.4 kV (3 kA時)
殘壓Ures (N-PE) ≤ 0.4 kV (In時)
≤ 0.25 kV (10 kA時)
≤ 0.15 kV (5 kA時)
≤ 0.1 kV (3 kA時)
UT下的TOV動作（L-N） 415 V AC (5 秒 / 耐受模式)
440 V AC (120 分鐘 / 安全失效模式)
UT下的TOV動作（N-PE） 1200 V AC (200 ms / 耐受模式)
響應時間tA（L-N） ≤ 25 ns
響應時間tA（L-PEN） ≤ 100 ns
響應時間tA（N-PE） ≤ 100 ns
最大備用保險絲，帶有V型連接線 80 A (gG)
最大備用保險絲，帶有支線接線 125 A (gG)
環境條件
保護等級 IP20 (僅在使用了所有連接位的情況下)
環境溫度（運行） -40 °C ... 80 °C
環境溫度（存放/運輸） -40 °C ... 80 °C
海拔 ≤ 2000 m (amsl)
允許濕度（運行） 5 % ... 95 %
沖擊力（運行） 25g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)
振動（操作） 5g (10 ... 500 Hz / 2.5 h / X，Y，Z)
標準/規格 IEC 61643-11
注意事項 2011
標準/規格 EN 61643-11
注意事項 2012
安裝類型 DIN導軌： 35 mm
訂貨號 2910561
包裝單位 1 pc
最小訂貨量 1 pc
銷售關鍵代碼 CLP211
產品關鍵代碼 CLP211
GTIN 4055626462738
單件重量（含包裝） 248.1 g
單件重量（不含包裝） 248.1 g
原產地 CN
